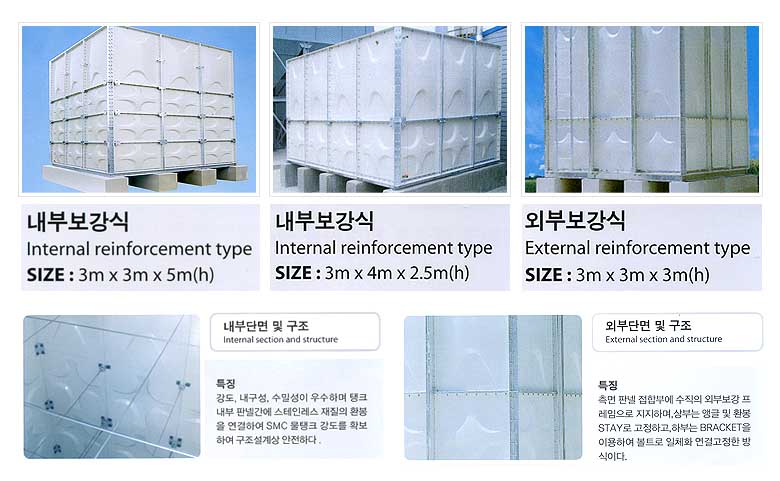

SMC 물탱크 내.외부보강식
⊙ 내부단면 및 구조 특징 : 강도, 내구성, 수밀성이 우수하며 탱크 내부 판넬간에 스테인레스 재질의 환봉을 연결하여 SMC 물탱크 강도를 확보하여 구조 설계상 안전하다.
물탱크설치과정
⊙ 외부단면 및 구조 특징 : 축면판넬 접합부에 수직의 외부보강 프레임으로 지지하며, 상부는 앵글 및 환봉STAY로 고정하고, 하부는 BRACKET을 이용하여 볼트로 일체화 연결고정 한 방식이다.
순서 |
구분 |
베스트물탱크 |
FRP 물탱크 |
스텐레스물탱크 |
|
1 |
재질 |
SMC |
FRP |
STS304 |
|
2 |
비중 |
1.8 |
1.6 |
7.93 |
|
3 |
열전도율 |
0.13 ~ 0.17 w/m ℃ |
0.16 ~ 0.23 w/m ℃ |
16.3 w/m ℃ |
|
4 |
구 조 |
보온판넬 |
합성발포제 |
우레탄 판재 |
경질우레탄 |
외부부품 |
용융아연도금처리 |
페인트 도장 |
페인트도장 |
||
내부부품 |
스텐레스 304 |
스텐레스 304 |
스텐레스 용접 |
||
수밀재 |
Sealing Tape |
고무패킹 및 적층 |
용접 실리콘 처리 |
||
5 |
제작방법 |
단위판넬은 재료를 금형에 넣고 프레스로 가압 성형하여 제작 하며 내외부 보강재, 볼트너트 및 특수밀봉재를 이용하여 현장 조립설치 |
수작업에 의해 제작된 판넬을 현장조립 설치하고 FRP로 적층하여 제작하나 표면이 거칠고 작업상 핀홀발생 및 유리섬유 돌출이 되므로 세심한 작업이 필요. |
10톤 이하는 공장조립방식이나 10톤 이상은 현장 용접방식이고 보온재 외부커버는 알미늄판으로 쉽게 손상이 되며 현장설치가 매우 어려움. |
|
6 |
내구성 |
재질자체가 지니고 있는 특수성으로 우수한 물성을 유지하며, 외부구조물은 용융도금처리하여 건물 수명과 동일하게 지속할수 있고 내부 부품은 스텐레스로 부식이 없고 우수한 내구성 유지. |
사원 원료에 따라 내구성이 변함 |
스텐레스 재질 자체는 좋으나 용접부위 및 물과 닿지 않는 부분은 염소 가스에 의해 녹이 발생되고 외부보온재는 알미늄박판으로 되어 잇어 표면이 쉽게 손상. |
|
7 |
수밀성 |
Sealing Tape 사용으로 위생성 및 수밀성을 반영구적으로 보장 |
연결부위는 일반적으로 고무팩킹을 사용하므로 장기간 수밀성 보장이 어려움 |
사용재질에 따라 수밀성 보장 |
|
8 |
위생성 |
재질자체의 성분은 인체에 무해하며 빛이 차단되어 박테리아 이끼의 발생 차단 |
단판구조일 경우 이면층이 거칠어 이물질이 정체되어 박테리아 및 잡균이 발생가능 |
하절기 수온이 높아지면 염소가스에 의해 스텐레스녹이 발생하여 용접부위등에 잡균이 발생 |
|
9 |
시공성 |
현장에서 특수실링재 및 볼트로 조립시공을 하므로 조립/해체/이동이 용이 |
판넬을 현장에서 조립하고 이음부는 적층하는 방식으로 시공이 어렵고 누수위험이 높음 |
현장용접 방식으로 용접에 따른 시공성이 까다로움 |
|
10 |
관리유지 |
외관이 우수하고 부식 염려가 없고 내부부품이 스텐레스로 되어 있어 청소 및 관리유지가 용이 |
표면의 균열등으로 잦은 보수가 필요하며 부품의 질이 낮아 일정기간이 지나면 보수비용이 많이 듬. |
외관은 알미늄으로 초기에는 양호하나 장기간 사용후에는 관리유지곤란 |
|
11 |
이동설치 |
이설 용이 |
이설 불가 |
이설 불가 |
|
12 |
외관 |
프레스에 의한 가압성형으로 형상이 통일되고 외관이 우수 |
수작업으로 인한 잣은 보수로 외관이 다소 거칠음 |
외부는 알미늄으로 되어 있어 부식 및 손상이 쉽게되어 장기간 사용시 외관이 악화. |
|

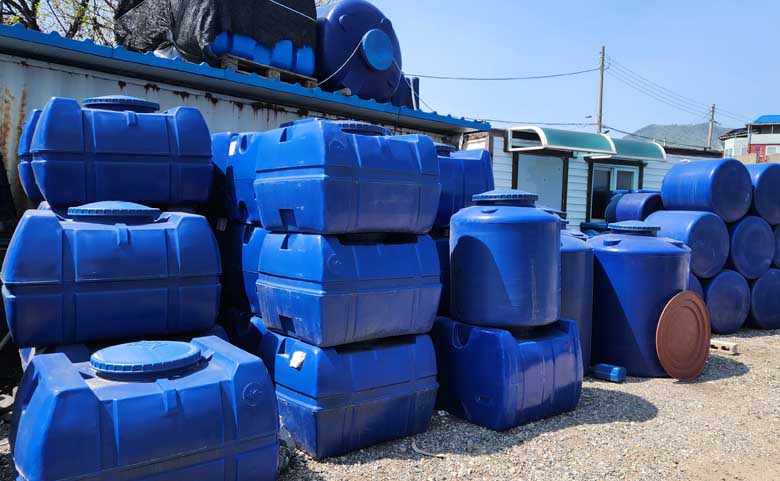

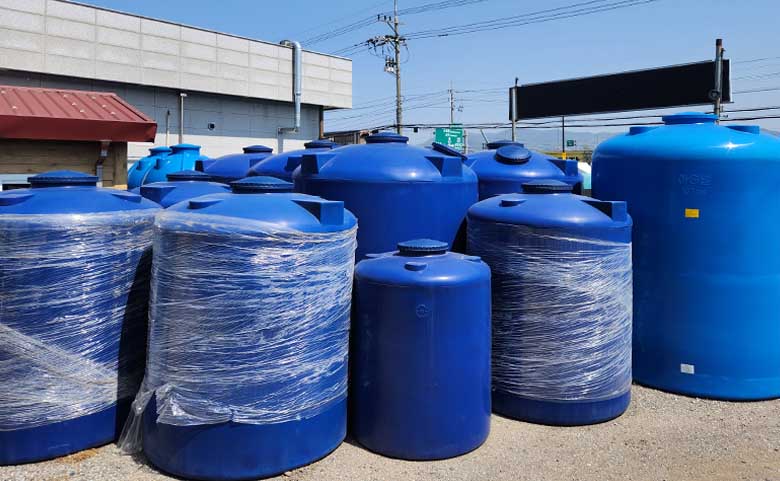

PE 물탱크 특징
⊙ - 시공이 간판하고 경제적이며 무공해 탱크. - 햇빛의 자외선이 방지되며 파손되지 않는 반영구적인 제품입니다. - 경량성과 실용성이 뛰어나며 충격성 및 열변형율이 우수하다. - O-157세균억제, 곰팡이 , 이끼 등등 생기지 않으며 항균작용이 우수하다.
FRP 물탱크
⊙ F.R.P [Fiber Glass Reinforced Plastics] 란 불포화 폴리에스테르 수지와 유리 섬유와의 복합재질로서 철보다 강하고 알루미늄보다 가벼우며 내식, 내열
내후성이 우수한 강화된 플라스틱입니다. 일명 G.R.P [Glass fiber reinforced plastics] 라고도 합니다.
특징 : 1) 가볍고 기계적 강도가 우수합니다. 2) 내부독성이 우수합니다. 3) 설계가공이 자유롭고 작업이 간편합니다. 4) 단열 및 전기절록성이 우수합니다.
5) 반투명으로 액면계가 불필요합니다. 6) 이온 용출이 없습니다. 7) 외관이 미려하며 도장이 불필요합니다. 8) 접착성이 강해서 CEMENT, 목재 등과의 첩작도 양호합니다.
판넬 조립식이기 때문에 규격의 다양성 , 작업성이 좋으며 단기공사로 원가절감 및 공기를 단축한다. , 완제품 고운반 및 현장 조립식이다 , 판넬 조립식 일반. 보온구조.
